D373美标涡轮对夹蝶阀产品详细介绍：
美标高性能蝶阀用途及特点
815、830系列蝶阀的主要结构特征为对夹式和法兰三偏心式结构，而815、830L系列的主要结构特征为阀体周边带凸耳设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工即工业环境水处理、高层建筑，给排水等管道上。器特点为：由于采用三偏心结构。密封性能可靠，确保开启时蝶阀不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。
执行标准
|
设计制造
|
结构长度 |
法兰尺寸 |
试验-检验 |
|
API |
ANSI B16.10-2002 |
ANSI16.5-2004 |
API589-2004 |
试验压力
|
工程通经DN(mm) |
830W |
830L |
|
2”-36” |
2”-36” |
|
公称压力PN(lb) |
150 |
300 |
|
试验压力(Mpa) |
强度试验 |
3.0 |
7.5 |
|
密封试验 |
2.2 |
5.5 |
|
适用介质 |
水、蒸汽、油品、海水等 |
|
适用温度 |
-29℃～36℃ |
主要零件材料及性能
|
零件名称 |
材料 Material |
|
阀体 |
WCB、304、316、316SS、CF8M |
|
蝶板 |
WCB、304、316、316SS、CF8M |
|
阀杆 |
316、2Cr13、1Cr18Ni9Ti |
|
密封圈 |
316、氟塑料 |
|
填料 |
柔性石墨、氟塑料 |

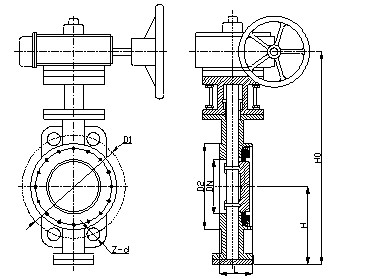

美标815L系列结构图：
|
工程通经(DN) |
尺寸(mm) |
参考重量（kg） |
|
In |
mm |
L |
H |
H0 |
D1 |
D2 |
M |
Z-d |
|
|
6 |
150 |
57 |
175 |
545 |
241.5 |
216 |
M20 |
8-22 |
28 |
|
8 |
200 |
64 |
210 |
645 |
298.5 |
270 |
M20 |
8-22 |
36 |
|
10 |
250 |
71 |
250 |
695 |
362 |
324 |
M24 |
12-25 |
53 |
|
12 |
300 |
81 |
285 |
830 |
432 |
381 |
M24 |
12-25 |
74 |
|
14 |
350 |
92 |
320 |
900 |
476 |
413 |
M27 |
12-29 |
110 |
|
16 |
400 |
102 |
355 |
980 |
540 |
470 |
M27 |
16-29 |
138 |
|
18 |
450 |
114 |
380 |
1030 |
578 |
533 |
M30 |
16-32 |
180 |
|
20 |
500 |
127 |
415 |
1110 |
635 |
584 |
M30 |
12-32 |
196 |
|
24 |
600 |
154 |
475 |
1305 |
749.5 |
692 |
M33 |
20-35 |
400 |
|
30 |
750 |
165 |
580 |
1525 |
914 |
857 |
M33 |
28-35 |
482 |
|
36 |
900 |
203 |
680 |
1765 |
1085 |
1022 |
M39 |
32-41 |
488 |
|
